PP作为半结晶性热塑性塑料，具有优异的力学性能、电学性能和理化性能，是在工程中应用最为广泛的高分子材料之一。但是，PP导热系数仅为0.21~0.23W·m-1·K-1，已经无法满足现代热管理材料需求，因此研发新一代PP基导热复合材料备受关注。

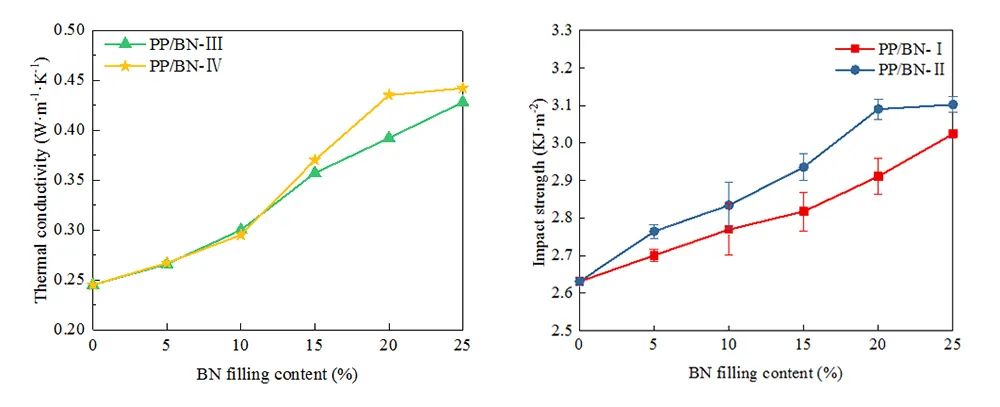

理论上，BN导热系数高达300~2000 W·m-1·K-1，利用这一特性制得PP/BN复合材料，其导热性能和结晶行为均得到改善。在此基础上，他们将片状BN和球状Al2O3复配填充到PP基体中，BN能够定向排列且与Al2O3协同形成良好的导热通路，弯曲模量以及冲击强度也得到提高。

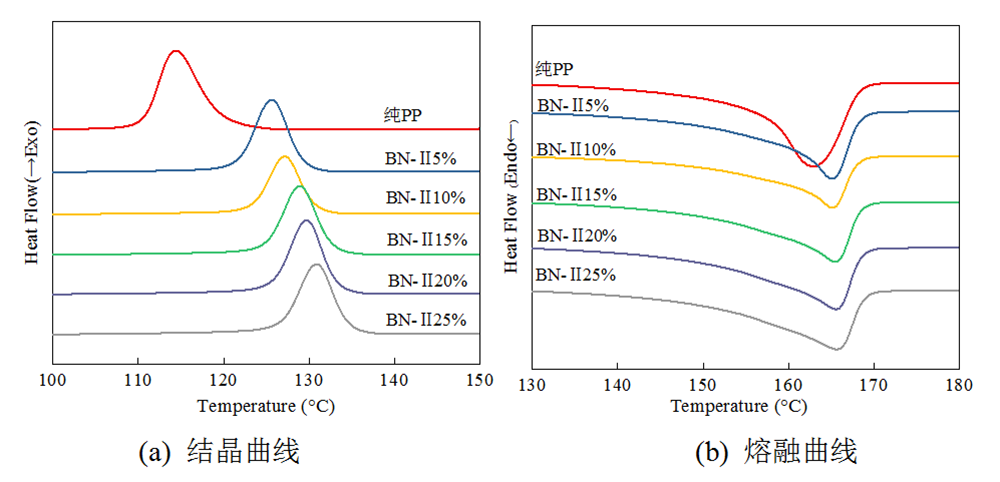

为了探究填料种类、形貌和粒径之间相互协同作用对PP复合材料性能的影响，通过填料复配优化了导热通路，加速热载流子的传播速度，使PP/BN/Al2O3的导热系数较纯PP提高158.78 %，同时进一步提高了复合材料中PP的结晶温度。

借助有限元分析技术对复合材料进行了等效导热系数计算，并与实验结果、经典理论模型相对比，验证了模型的可行性；同时通过观察温度云图发现，相比于单一填料，混合填料填充能够进一步优化导热材料内部的导热网络，从而使复合材料的导热性能趋于各向同性。
